Boussole du cours

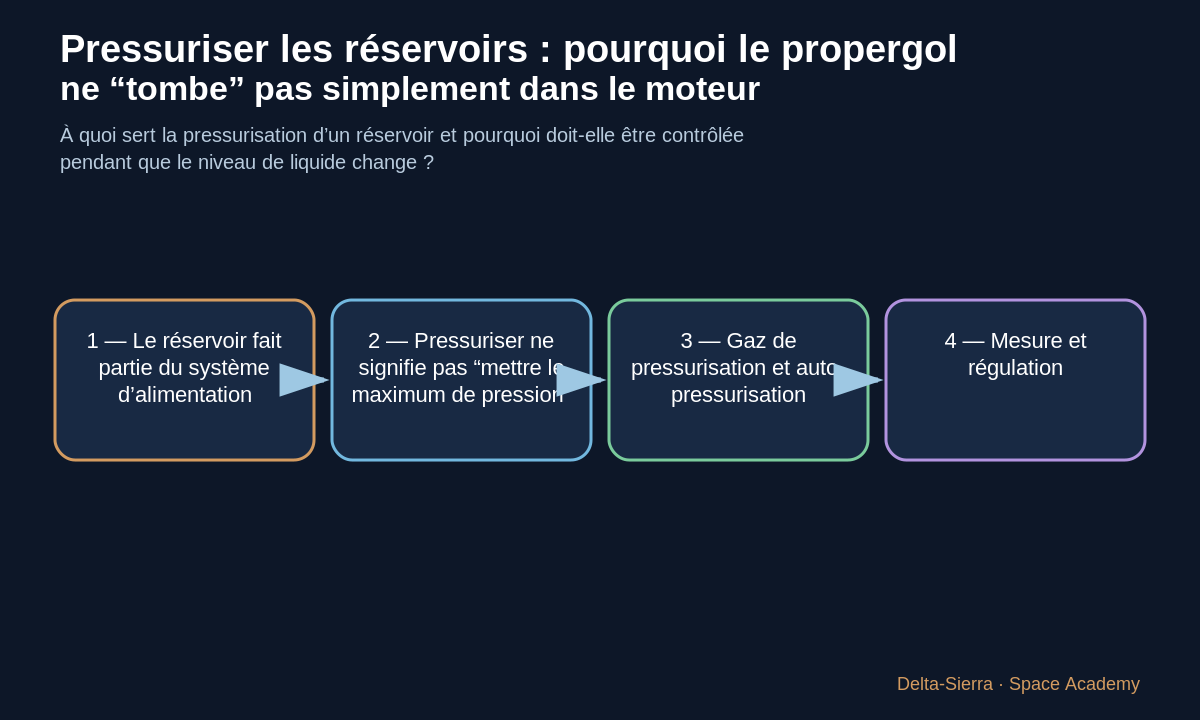

Question directrice : À quoi sert la pressurisation d’un réservoir et pourquoi doit-elle être contrôlée pendant que le niveau de liquide change ?
Repères : 📏 MESURÉ · 📐 CONVENTION · 🧮 CALCULÉ · 🎓 HYPOTHÈSE PÉDAGOGIQUE · ⚠️ APPROXIMATION
- comprendre la fonction de pressurisation
- relier pression et charge
- identifier compromis structure-alimentation
- comprendre boucle de régulation
À savoir
Pressuriser les réservoirs : pourquoi le propergol ne “tombe” pas simplement dans le moteur. La question à résoudre est la suivante : À quoi sert la pressurisation d’un réservoir et pourquoi doit-elle être contrôlée pendant que le niveau de liquide change ? Repères : 📏 MESURÉ · 📐 CONVENTION · 🧮 CALCULÉ · 🎓 HYPOTHÈSE PÉDAGOGIQUE · ⚠️ APPROXIMATION comprendre la fonction de pressurisation relier pression et charge identifier compromis structure-alimentation comprendre boucle de régulation ? Un réservoir ne sert pas seulement à stocker. Il doit garder le fluide dans un état et une pression compatibles avec l’alimentation en aval. La suite du cours montre comment passer de cette idée à un raisonnement contrôlable : unités explicites, hypothèses annoncées, calculs reproductibles, ordre de grandeur et limites d’interprétation. Le résultat n’est utile que si l’on peut expliquer ce qu’il mesure, d’où viennent les nombres et quelle décision d’ingénierie il éclaire.
Synthèse de départ : les démonstrations, exemples, limites et sources sont développés dans le corps du cours.
Notions clés avant de commencer
propergol · cavitation · unité · ordre de grandeur · hypothèse

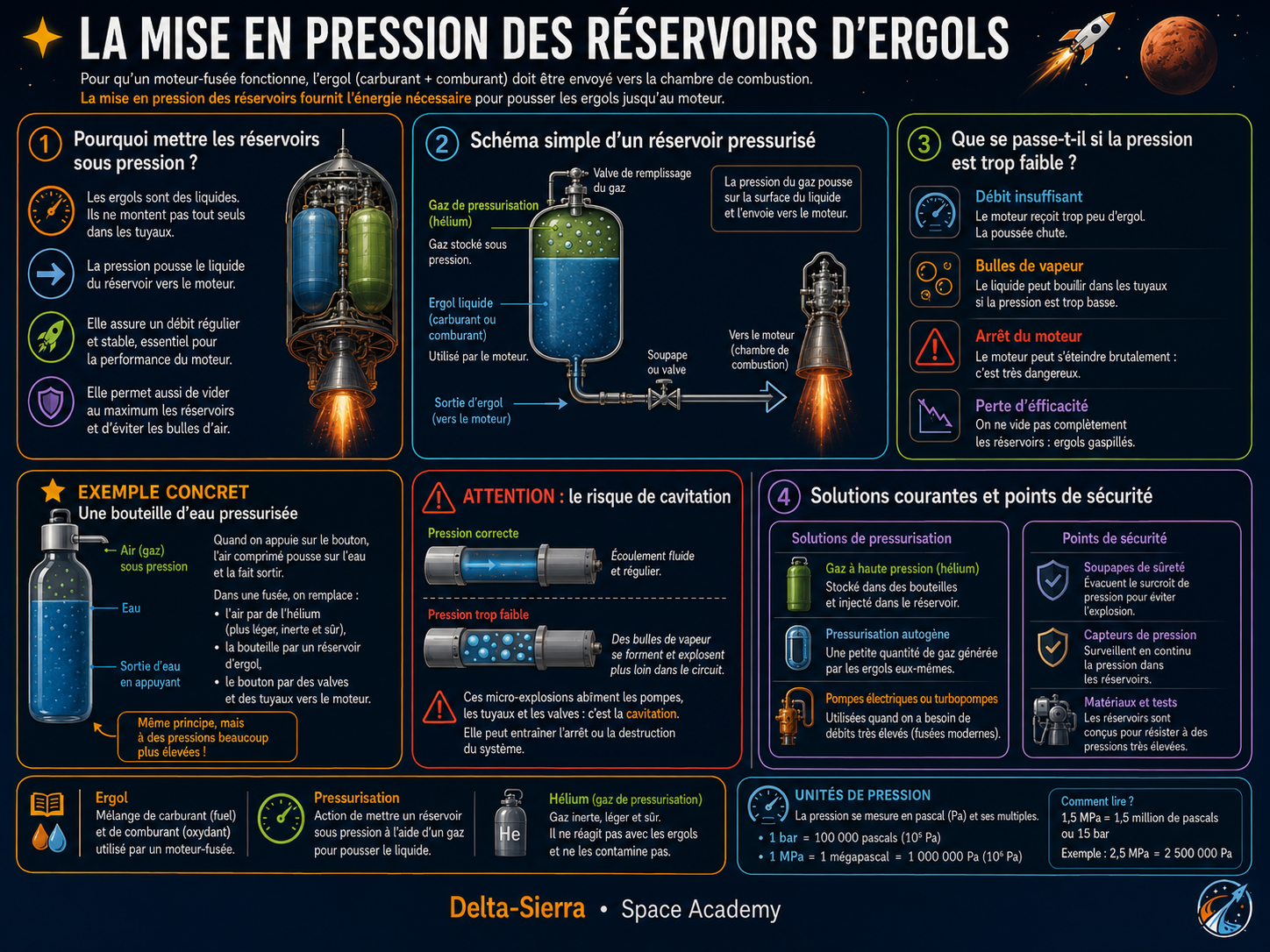

1 — Le réservoir fait partie du système d’alimentation
Un réservoir ne sert pas seulement à stocker. Il doit garder le fluide dans un état et une pression compatibles avec l’alimentation en aval.
À mesure que le propergol quitte le réservoir, un volume gazeux apparaît ou augmente ; la pression doit rester dans une plage maîtrisée.

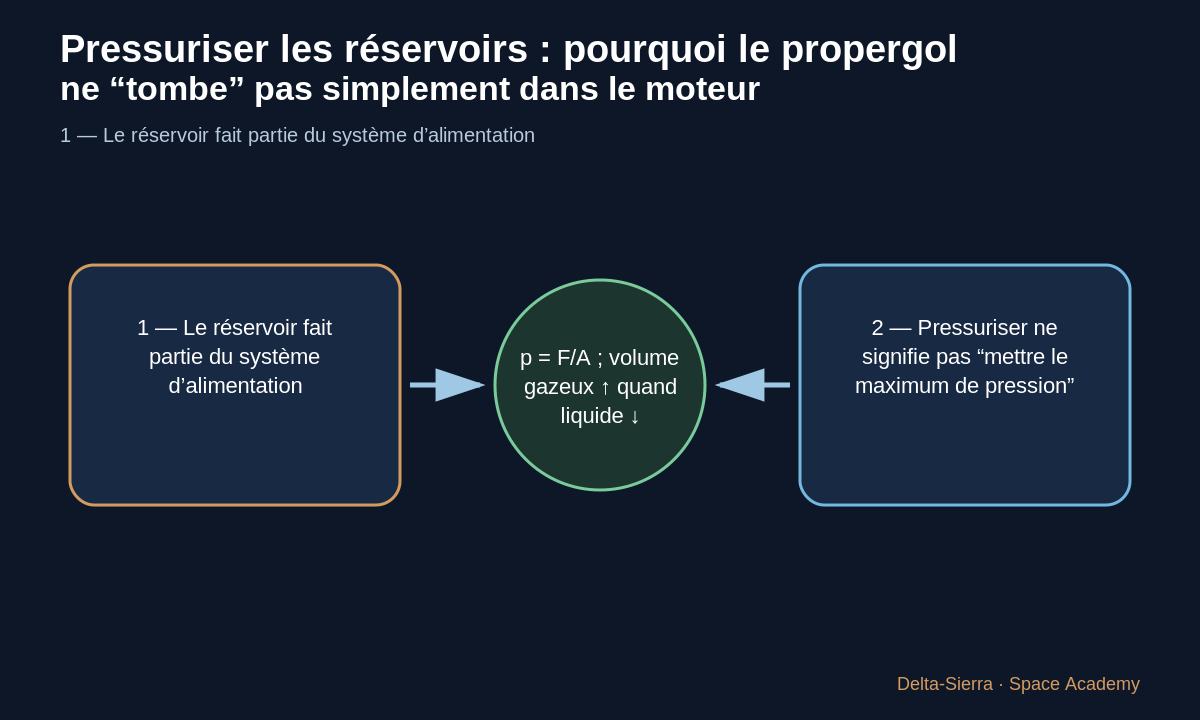

2 — Pressuriser ne signifie pas “mettre le maximum de pression”
Une pression trop faible peut dégrader l’alimentation d’une pompe ; une pression trop élevée augmente les charges sur la structure.
Le bon niveau résulte donc d’un compromis entre système fluide et structure.

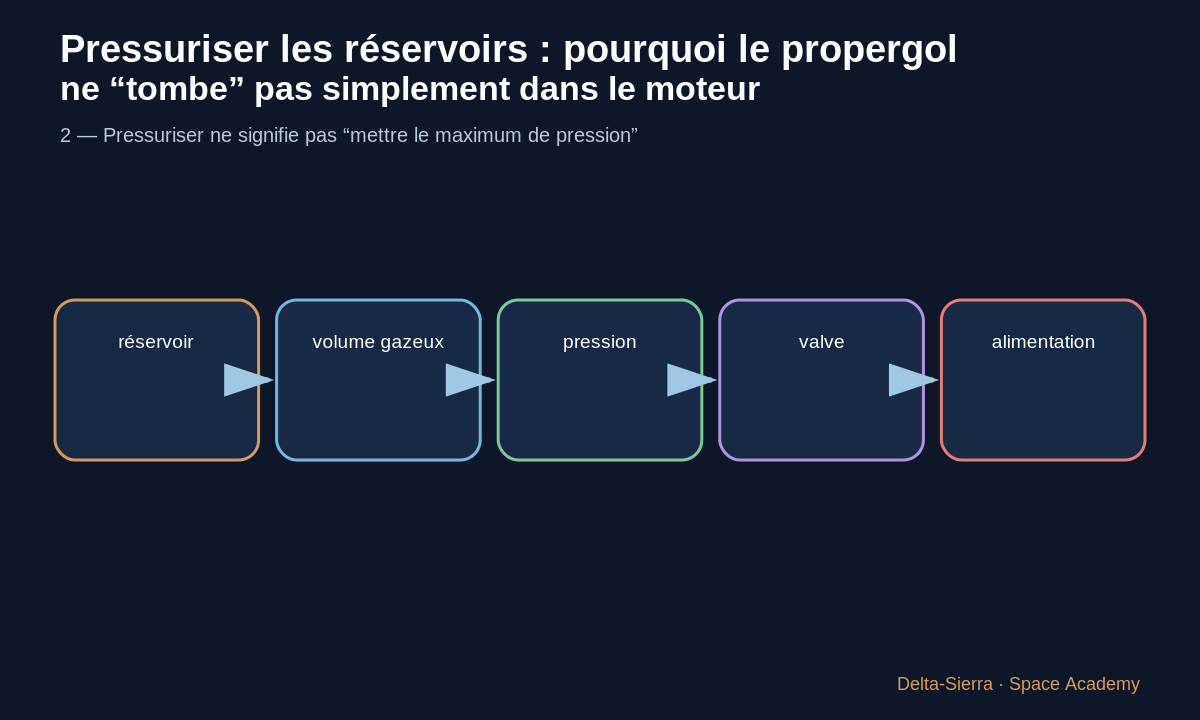

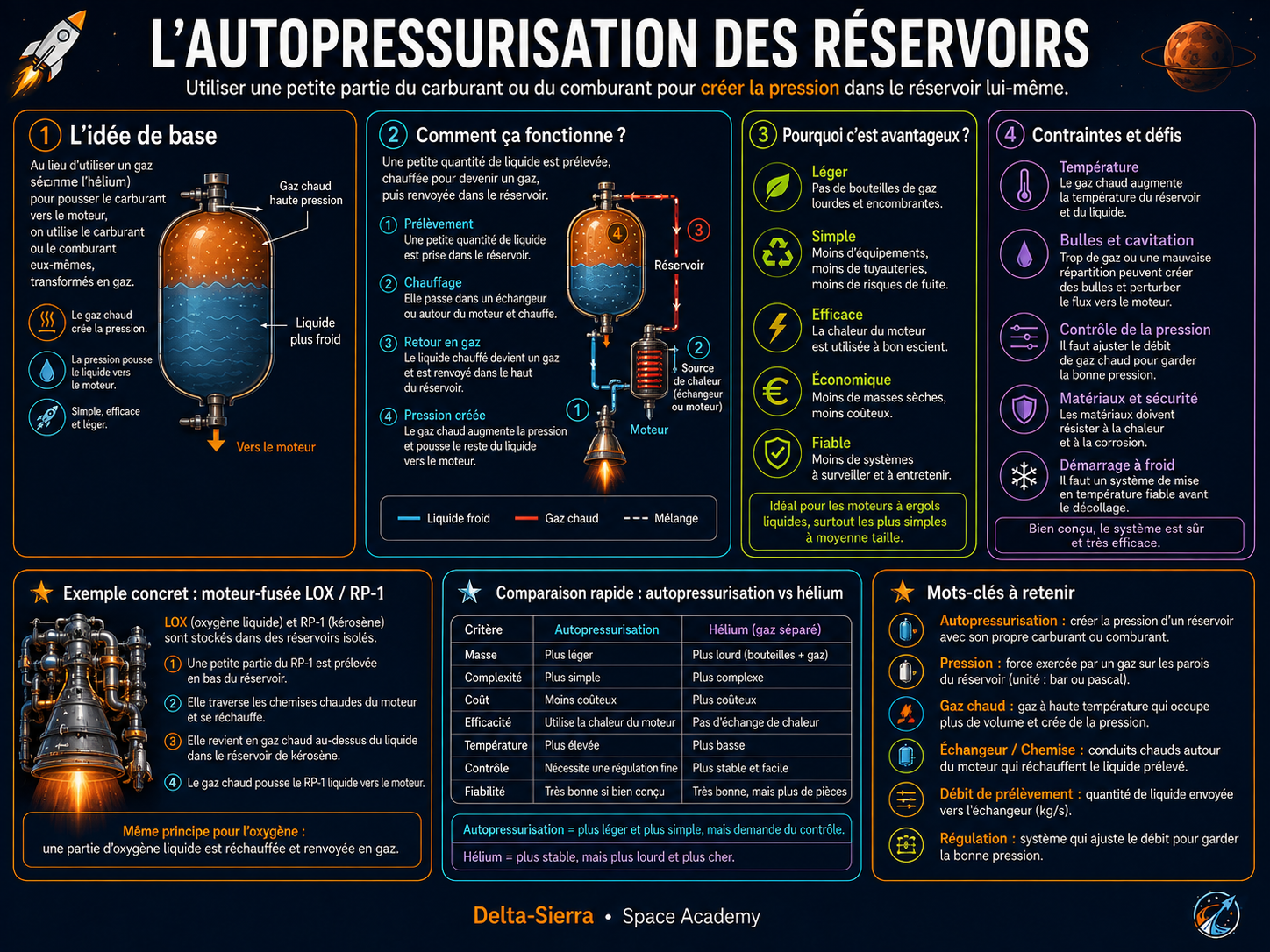

3 — Gaz de pressurisation et auto-pressurisation

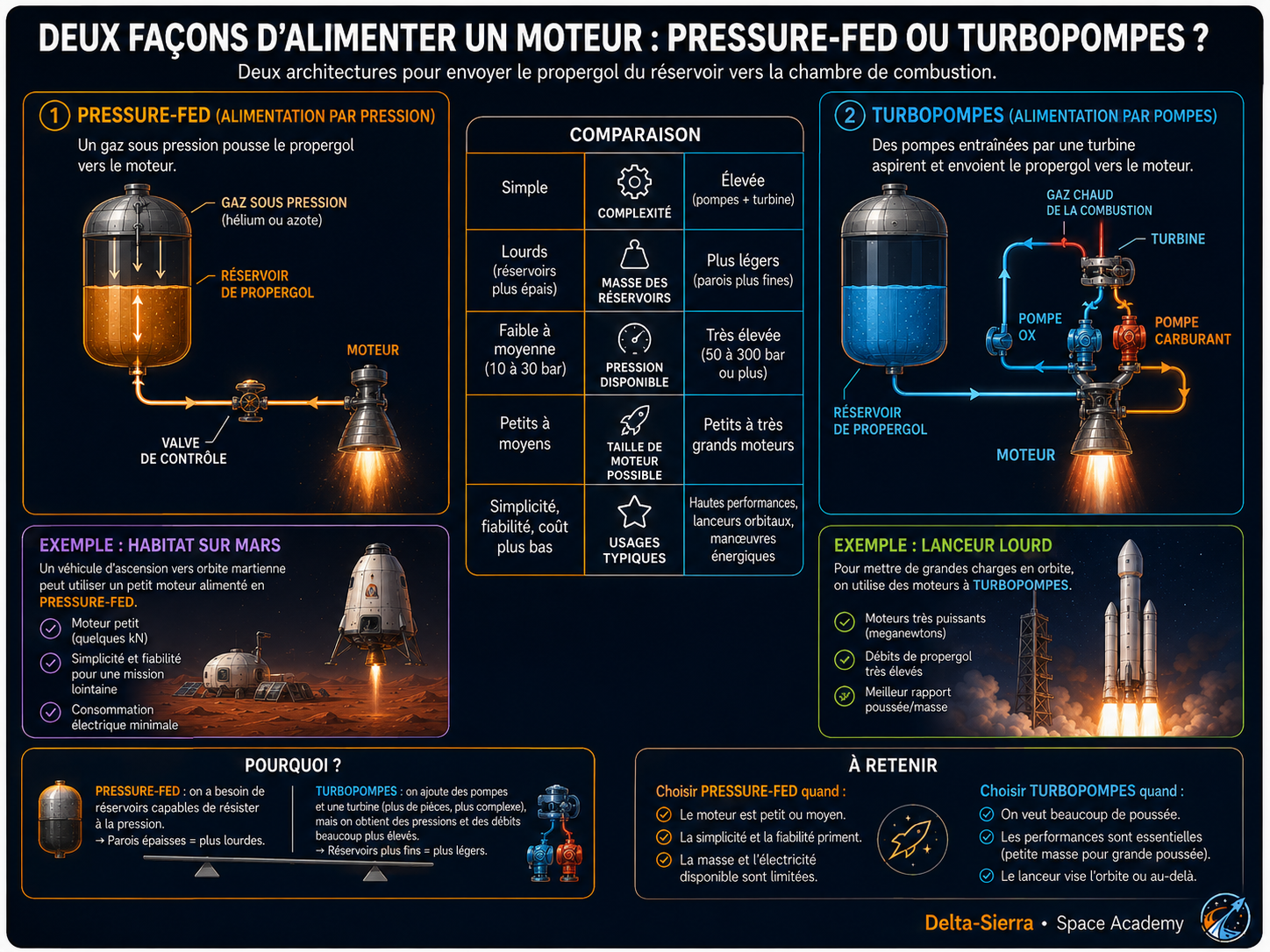

Certaines architectures utilisent un gaz stocké ; d’autres exploitent une partie du propergol chauffé ou vaporisé. Le choix affecte masse, complexité et thermique.
Space Academy compare les fonctions sans fournir de réglages ou procédures de vol.
4 — Mesure et régulation
Capteurs de pression, valves et logique de commande maintiennent la plage demandée. La mesure doit elle-même être surveillée : un capteur faux peut provoquer une mauvaise action.
La pressurisation devient donc une boucle contrôle-fluides-structure.

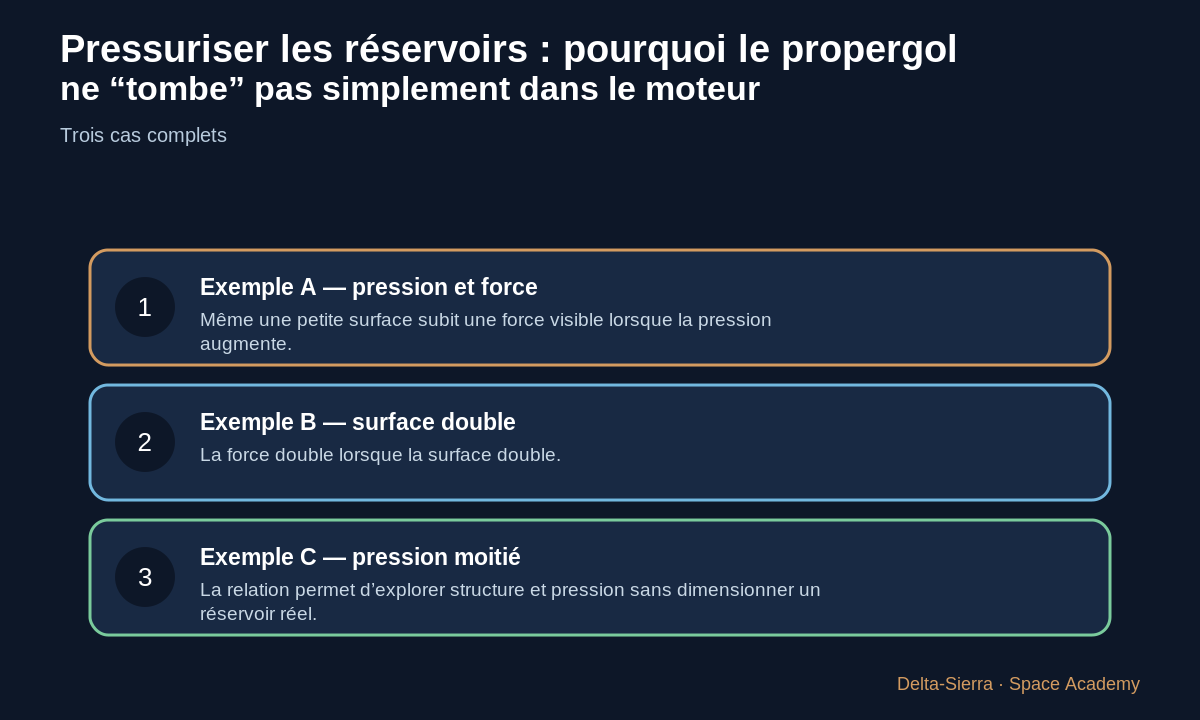

Trois exemples complets : changer une hypothèse pour comprendre
Avant chaque calcul : repérez l’origine de chaque nombre et son statut — mesuré, convention, hypothèse ou résultat.
Exemple A — pression et force
p=0,20 MPa=200 000 Pa sur A=0,01 m² donne F=pA=2 000 N.
Même une petite surface subit une force visible lorsque la pression augmente.
Exemple B — surface double
Même p sur A=0,02 m² donne 4 000 N.
La force double lorsque la surface double.
Exemple C — pression moitié
p=100 000 Pa sur 0,02 m² donne 2 000 N.
La relation permet d’explorer structure et pression sans dimensionner un réservoir réel.
Calcul inverse
Si une zone de 0,01 m² doit rester sous 1 500 N dans ce modèle, p=F/A=150 000 Pa=0,15 MPa. Ce calcul illustre seulement la relation charge-pression.

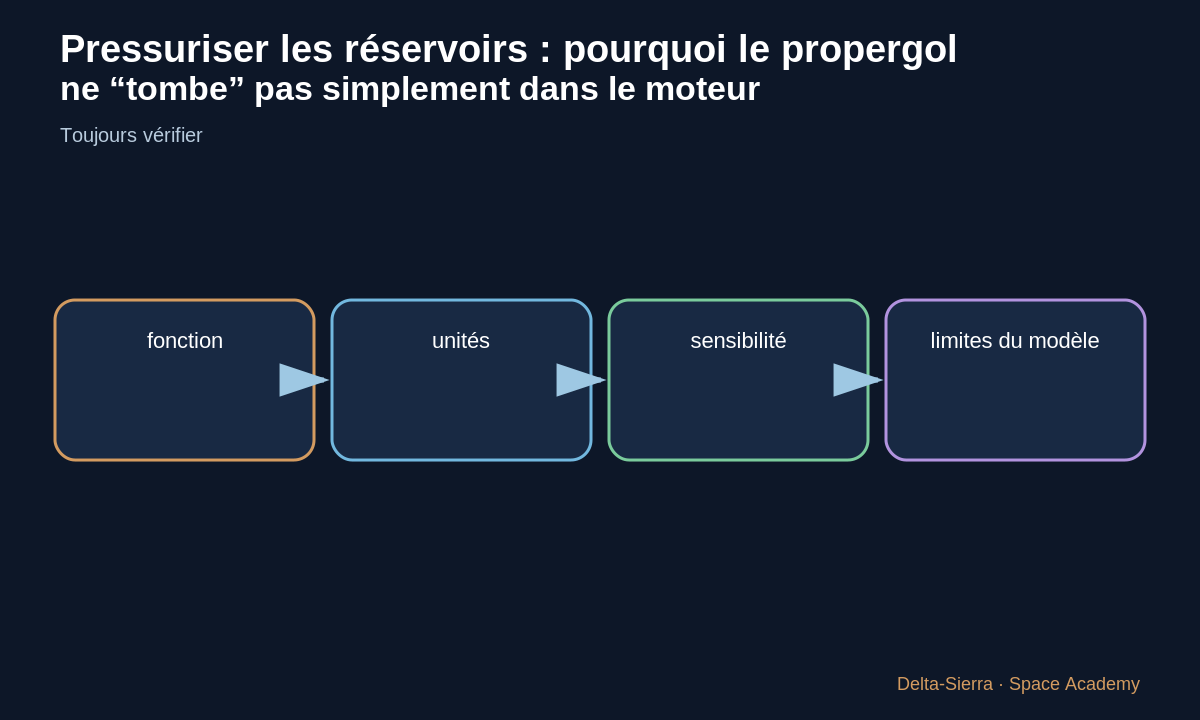

Piège fréquent et contrôle du résultat
Piège : croire que la pression d’un réservoir peut être choisie à partir de la structure seule. Les conditions d’entrée de pompe, propriétés du fluide et transitoires comptent aussi.
Dans un système moteur réel, un résultat conceptuel doit ensuite être confronté aux propriétés des fluides, aux marges, aux essais et à la qualification.
Exercices et corrigés
Fonction
Expliquez la fonction de chaque bloc sans jargon.
Sensibilité
Changez une hypothèse de moitié et prédisez la conséquence.
Limite
Citez une raison pour laquelle le modèle pédagogique ne suffit pas pour un moteur réel.
