Descente terminale, panaches moteurs et zone d’atterrissage martienne
Point focal propre à ce chapitre : « Descente terminale, panaches moteurs et zone d’atterrissage martienne » ;

Les dernières secondes : du guidage terminal au contact avec le sol
La frontière d’analyse est de la transition vers la propulsion terminale jusqu’à l’arrêt des moteurs et à la stabilité au sol. Pour Descente terminale, panaches moteurs et zone d’atterrissage martienne, une frontière mal définie peut faire apparaître une fausse performance simplement parce qu’une perte ou une masse a été déplacée dans un autre sous-système.
Les grandeurs centrales sont altitude, vitesse verticale et horizontale, poussée, marge d’ergols, inclinaison du sol, opacité et pression des panaches.
les études NASA de plume-surface interaction montrent que le sol martien et les jets deviennent un problème d’architecture pour les gros véhicules
Ce cas est cité parce qu’il documente directement une partie de Descente terminale, panaches moteurs et zone d’atterrissage martienne.
Le sol entre dans la boucle de contrôle pendant les dernières secondes
À faible altitude, le panache moteur peut soulever poussières et grains, creuser localement le sol et modifier la visibilité des capteurs. La descente terminale ne peut donc pas être dimensionnée sans le terrain. La hauteur d’allumage, l’inclinaison des moteurs, la poussée unitaire et la distance aux équipements de surface influencent la vitesse du jet au sol et la quantité de matière mobilisée. Pour une base déjà occupée, la zone d’atterrissage doit protéger habitats, panneaux, radiateurs, antennes et véhicules contre les particules accélérées, pas seulement éviter un cratère sous l’atterrisseur.
Le contrôle terminal doit rester robuste lorsque la vision se dégrade près du sol. Radar, lidar, inertiel et estimation de vitesse peuvent se compléter, mais leurs erreurs ne sont pas indépendantes si le panache masque la scène ou produit des retours parasites. Une architecture habitable doit définir une hauteur ou un état à partir duquel le déroutement n’est plus réaliste et où la priorité devient la stabilité du contact. La sécurité de la zone est ainsi une propriété commune du véhicule, du logiciel de guidage et de l’aménagement de la base.
Les vingt derniers mètres : quand le moteur commence à déplacer Mars
Pendant la majeure partie de la descente, le sol est une cible géométrique. Dans les dernières secondes, il devient une matière avec laquelle le véhicule échange de l’énergie. Le gaz qui sort d’une tuyère à grande vitesse frappe le régolithe, se dévie radialement, exerce pression et cisaillement, arrache des grains, creuse des cavités et accélère des particules. La poussière peut revenir vers le véhicule, masquer les capteurs, contaminer les mécanismes et se déposer sur les équipements voisins. Les grains plus gros peuvent devenir des projectiles. Cette interaction panache-sol, ou PSI, est donc à la fois un problème de mécanique des fluides, de mécanique granulaire, de visibilité, de contamination et d’architecture du site.

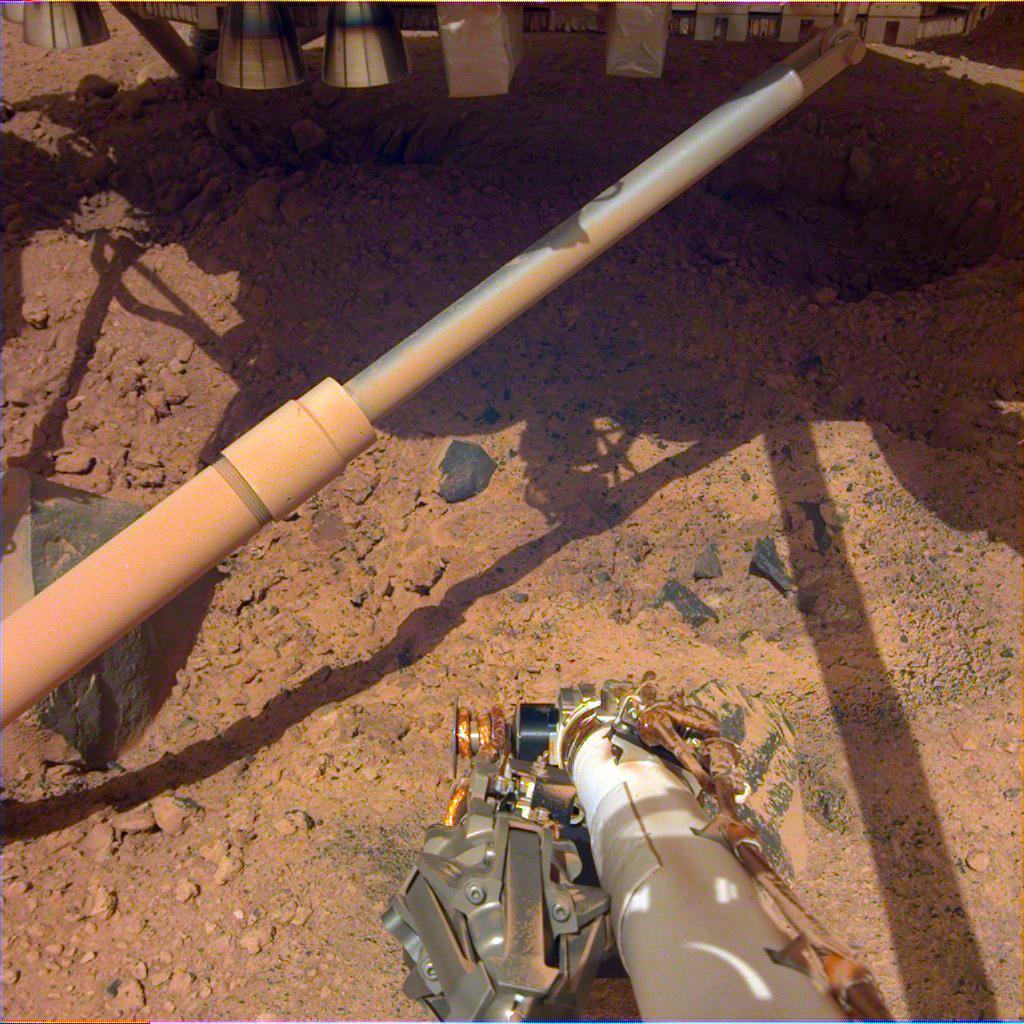

Mars fournit déjà des preuves directes à petite échelle. Après l’atterrissage d’InSight, les images de sa caméra de déploiement ont montré des fosses excavées par les propulseurs. Des images orbitales ont également révélé un halo de surface modifiée autour du lander. Ces observations ne donnent pas directement la profondeur qu’un atterrisseur de cinquante tonnes creuserait ; elles prouvent que même des moteurs robotisés relativement modestes changent physiquement le sol martien. À l’échelle humaine, ignorer la PSI reviendrait à dimensionner un port sans étudier ce que les navires font au quai.
La NASA décrit la PSI comme une discipline multiphasique. Le gaz n’agit pas seul : il accélère une distribution de particules de tailles, formes et densités différentes. Les plus fines suivent davantage l’écoulement ; les plus grosses obéissent davantage à l’inertie et à la gravité. La raréfaction du gaz martien complique encore les modèles, car certaines zones ne se comportent plus comme un fluide continu classique. Les outils CFD couplés à des modèles granulaires cherchent à reproduire érosion, cratérisation et jets de particules, puis sont confrontés à des essais en chambres à pression réduite.
Le système de descente doit donc décider non seulement où poser ses pieds, mais à quelle hauteur, avec quelle poussée, quel nombre de moteurs, quelle orientation de tuyères et pendant combien de temps il accepte de charger le sol. Une configuration qui est excellente pour le contrôle peut être mauvaise pour le terrain ; une tuyère verticale très proche de la surface maximise l’autorité de freinage mais peut concentrer le cisaillement. Écarter les moteurs ou incliner les jets modifie les charges structurelles et les moments. La géométrie du véhicule et celle du site deviennent une seule architecture.

À basse altitude, le panache passe progressivement d’un jet relativement libre à un jet fortement influencé par la proximité du sol. La pression de chambre est très supérieure à la pression ambiante martienne ; le jet se détend en sortie de tuyère, forme des structures de choc et atteint la surface avec une vitesse et une température élevées. Une partie de l’écoulement est alors déviée radialement en jet mural. Ce jet rasant exerce une contrainte de cisaillement sur le régolithe et peut mobiliser des grains bien au-delà de la zone directement sous la tuyère.
La basse pression martienne rend également la raréfaction du gaz plus importante qu’au niveau de la mer sur Terre. Lorsque la longueur libre moyenne des molécules n’est plus négligeable devant certaines dimensions de l’écoulement ou des grains, les modèles continus classiques deviennent moins fiables dans certaines zones. Cela ne signifie pas que toute la descente exige un modèle moléculaire ; cela signifie que la qualification doit savoir où les hypothèses de la CFD traditionnelle cessent d’être sûres et où des modèles hybrides ou des essais à pression pertinente deviennent nécessaires.
Le sol ajoute sa propre complexité. Cohésion, taille des grains, angularité, cimentation, glace, pente et roches modifient le seuil d’érosion. Deux zones qui paraissent similaires sur une image orbitale peuvent donc réagir différemment au même jet. Pour une base permanente, la caractérisation géotechnique du site d’atterrissage devient aussi importante que sa cartographie : un terrain qui supporte un habitat n’est pas nécessairement un terrain qui supporte des centaines de descentes propulsées.
La hauteur moteur-sol est donc une variable de premier ordre. Monter les moteurs plus haut peut élargir le panache avant impact et réduire certaines concentrations locales, mais augmente aussi les moments sur la structure, la masse des conduites et les contraintes d’intégration. Écarter les moteurs du centre peut protéger la zone sous le véhicule tout en projetant des jets plus près des jambes ou des équipements voisins. Incliner les moteurs modifie encore les charges latérales. Il n’existe pas une géométrie intrinsèquement « propre » : chaque disposition redistribue pression, chaleur, poussière et contrôle. C’est pourquoi le PSI doit être étudié dès l’architecture du véhicule et non découvert après que la structure et la propulsion ont été figées.
Du jet libre au jet mural : la physique que cache un nuage de poussière
Un panache de fusée sort de la tuyère avec une vitesse et une pression qui dépendent du moteur et de l’état ambiant. Dans l’atmosphère martienne, le jet se détend fortement ; des structures de choc peuvent apparaître avant que l’écoulement ne rencontre le sol. Lorsqu’il l’impacte, une région de stagnation se forme sous ou près de l’axe du jet, puis le gaz se transforme en jet mural radial. C’est ce jet près de la surface qui impose une contrainte de cisaillement aux grains et peut déclencher leur mouvement. Plusieurs moteurs font interagir leurs jets muraux et leurs ondes, rendant la scène tridimensionnelle et instationnaire.
La cratérisation n’est pas une simple pelle pneumatique. Selon le matériau, l’érosion peut commencer par mobilisation des grains de surface, puis découvrir une couche différente, modifier l’angle d’incidence du jet et accélérer ou ralentir l’excavation. Un sol cohésif, un sable lâche, une croûte durcie ou un mélange de blocs ne réagissent pas de la même manière. Or une carte orbitale dit beaucoup sur la géologie mais pas nécessairement sur les propriétés mécaniques des premiers centimètres exactement sous le véhicule. La sélection de site doit donc intégrer une incertitude géotechnique.
Les particules éjectées introduisent un second danger. En première approximation sans atmosphère, la portée balistique d’une particule lancée à vitesse u sous un angle θ vaut R = u² sin(2θ)/g. R est la portée en mètres, u la vitesse initiale en m/s, θ l’angle de départ et g la gravité martienne. À θ = 45°, sin(90°)=1. Une particule à 30 m/s aurait donc R ≈ 30² / 3,71 ≈ 243 m ; à 100 m/s, l’approximation donnerait environ 2,70 km. Ce calcul est volontairement simplifié : l’atmosphère freine surtout les petites particules, la topographie compte et l’éjection réelle possède une distribution de vitesses. Il montre néanmoins pourquoi la zone de danger peut dépasser largement l’empreinte du lander.
La vitesse d’un grain n’est pas le seul critère : son énergie cinétique E = ½mv² croît elle aussi avec le carré de v. Un petit fragment à grande vitesse peut endommager un radiateur, une fenêtre, une antenne, une combinaison ou un réservoir. Les modèles de site doivent donc produire des cartes de flux de masse, de vitesse et d’énergie des éjectas, pas seulement une profondeur de cratère. Pour une base habitée, la question devient : quelle probabilité d’impact accepte-t-on sur chaque classe d’équipement ?
Un grain arraché n’est dangereux que si l’on comprend ensuite sa trajectoire. Dans le modèle balistique le plus simple sans traînée, la portée d’un projectile lancé à la vitesse u sous un angle θ sur un sol horizontal vaut R = u² sin(2θ)/g. Sur Mars, avec g ≈ 3,71 m/s², un fragment quittant le sol à 30 m/s sous 45° aurait une portée théorique R ≈ 900/3,71 ≈ 243 m. À 100 m/s, la même formule donne environ 10 000/3,71 ≈ 2,70 km. Ces résultats ne sont pas des prédictions d’éjecta réels : la traînée, le relief, la distribution de vitesse et la taille des grains modifient fortement la trajectoire. Ils montrent seulement pourquoi une vitesse d’éjection élevée peut créer une zone de danger beaucoup plus vaste que l’empreinte du panache.
Le risque ne vient pas uniquement des gros fragments. Un nuage de poussière peut masquer caméras et lidar précisément lorsque le véhicule a besoin de mesurer sa vitesse et son altitude ; les grains peuvent contaminer mécanismes, radiateurs, panneaux et joints ; des particules plus rapides peuvent frapper des équipements voisins. La NASA classe ainsi parmi les risques PSI l’obscuration, la contamination, les éjecta énergétiques et le creusement. Une architecture de base doit convertir ces phénomènes physiques en distances d’exclusion, orientation d’équipements et règles d’exploitation.
Le cratère lui-même peut modifier la stabilité du véhicule. Si l’érosion est asymétrique, une jambe peut se retrouver près d’un bord instable ; un moteur peut voir sa distance au sol changer ; des particules peuvent être réingérées ou heurter la structure. Pour des véhicules réutilisables, il faut en plus inspecter moteurs et protections après chaque événement. Le coût d’un atterrissage ne se mesure donc pas seulement en propergol : il inclut la remise en état de la zone et du véhicule.
R : portée (m) ; u : vitesse initiale du grain (m/s) ; θ : angle d’éjection ; g : gravité martienne ≈ 3,71 m/s². Modèle sans traînée atmosphérique, à utiliser seulement comme ordre de grandeur.
Ce que Curiosity, Perseverance et InSight enseignent — et ce qu’ils ne prouvent pas
InSight montre directement l’excavation par des moteurs proches du sol. Curiosity et Perseverance apportent un autre choix architectural : la grue volante. Leur étage de descente propulsif a ralenti le système, puis a maintenu les moteurs au-dessus du rover pendant que celui-ci descendait au bout de câbles. Pour Perseverance, JPL décrit un début de descente propulsive vers 2,1 km d’altitude et un ralentissement jusqu’à environ 2,7 km/h à une vingtaine de mètres du sol avant le déploiement du sky crane. Cette architecture éloigne les moteurs du véhicule scientifique au moment du contact, mais elle ne supprime pas les panaches ; les images de descente montrent d’ailleurs du sable soufflé près du sol.
La leçon à retenir n’est pas que le sky crane serait la solution d’un atterrisseur humain. Sa géométrie, ses masses et ses contraintes sont spécifiques aux rovers. La leçon est qu’un système EDL peut volontairement modifier la distance entre moteur et charge utile pour gérer interfaces et contamination. Un futur cargo pourrait de la même manière séparer fonction de freinage et fonction de contact, utiliser un étage qui repart, ou choisir des moteurs périphériques. Chaque option déplace les risques entre masse, complexité, stabilité et PSI.
Les essais NASA récents sur la PSI cherchent justement à combler le fossé entre observation robotique et prédiction à grande échelle. Des chambres à basse pression permettent de faire impacter des jets sur des simulants ; des diagnostics visualisent l’écoulement ; des modèles Loci/CHEM et granulaires sont développés pour reproduire la physique. Les travaux publiés en 2024 sur des conditions ambiantes pertinentes pour Mars rappellent que la validation reste un chantier de recherche. Un modèle qui reproduit une expérience donnée ne devient pas automatiquement prédictif pour un lander dix fois plus grand ; il doit être vérifié sur plusieurs régimes et matériaux.
Cette prudence est cruciale pour les concepts de dizaines de tonnes. L’augmentation de poussée peut accroître vitesse de gaz, aire affectée et masse mobilisée. Plusieurs moteurs peuvent faire converger des jets de surface vers certaines zones. La hauteur de coupure, l’accélération terminale et la stratégie de translation latérale modifient le temps pendant lequel un même secteur reçoit du cisaillement. Les décisions de guidage et de contrôle ont donc un effet géotechnique.
InSight fournit un rappel très concret : après l’atterrissage, les images de sa caméra ont montré deux fosses excavées par les propulseurs. L’échelle est robotique et la géométrie diffère d’un futur atterrisseur humain, mais l’observation établit que le sol martien est effectivement remodelé par les jets. On ne part donc pas d’un risque purement théorique. Ce que l’on ignore est la loi d’échelle exacte pour une masse, une poussée, une hauteur moteur-sol et un terrain radicalement différents.
Curiosity et Perseverance ont utilisé une architecture sky crane qui maintient l’étage propulsif au-dessus du rover pendant la dépose par câbles. Cette solution répond à plusieurs contraintes propres à un rover et évite de poser l’étage de descente lui-même avec ses moteurs tout près du sol autour du véhicule scientifique. Mais elle n’est pas directement transposable à un habitat de dizaines de tonnes. L’enseignement intéressant est méthodologique : la géométrie de propulsion et la hauteur d’arrêt peuvent être utilisées comme variables pour gérer l’interaction avec le terrain.
Les données de vol martiennes doivent donc être reliées aux essais au sol. Des campagnes NASA utilisent des jets à froid, des chambres à basse pression, de l’imagerie et des mesures de déplacement de sol pour étudier des environnements pertinents. D’autres travaux instrumentent ou modélisent les futurs systèmes afin de mesurer pression, érosion et éjecta. Le but n’est pas de reproduire Mars en un seul essai parfait, mais de construire une chaîne de modèles dont chaque morceau est confronté à des données observables.
La comparaison entre missions révèle aussi une différence de durée. Un propulseur qui agit brièvement peut déplacer la poussière sans creuser comme un moteur qui maintient une forte poussée au même endroit pendant plusieurs secondes. Le profil de throttling, la translation horizontale et les mouvements de contrôle font parcourir au point d’impact une trajectoire sur le sol. Les modèles doivent donc intégrer l’histoire temporelle de la poussée plutôt qu’une unique photographie au régime maximal. Pour un véhicule lourd, une stratégie de translation finale peut répartir l’érosion mais aussi agrandir la zone touchée ; rester fixe peut concentrer le creusement. Le guidage terminal et la géotechnique sont ainsi couplés jusque dans les dernières secondes.
Concevoir un véritable port spatial martien
Une colonie qui reçoit régulièrement des véhicules ne peut pas considérer chaque atterrissage comme un événement isolé au milieu d’un désert infini. Elle doit construire un port spatial. La première décision est la distance. Éloigner la zone d’atterrissage protège les habitats mais impose des kilomètres de route, des rovers lourds, des conduites ou des transferts de cargaison. La rapprocher réduit la logistique mais augmente le risque d’éjectas, de surpression, d’accident propulsif et de contamination. Le meilleur site est un compromis entre sécurité et coût d’exploitation.
La deuxième décision est la préparation du sol. Compacter, frittter ou paver une surface peut réduire l’érosion, mais chaque technique exige énergie, machines, matériaux et maintenance. Une plateforme peut fissurer sous les cycles thermiques et les charges ; des joints peuvent devenir sources de débris. Une berme périphérique peut intercepter une partie des éjectas mais modifier les écoulements. Une zone sacrificielle non pavée est simple mais doit être re-surveyée après chaque vol. L’infrastructure de landing pad mérite donc son propre programme de qualification, comme une piste d’aéroport terrestre.
La troisième décision est la séparation des fonctions. Les premiers cargos pourraient se poser loin et apporter les machines qui construiront les pads suivants. Des véhicules réutilisables pourraient utiliser une zone dédiée, tandis que les atterrisseurs scientifiques légers conserveraient une autre. Les ergols, batteries, pyrotechnies et équipages ne devraient pas nécessairement traverser les mêmes corridors. Un plan de site doit prévoir incendie, explosion, crash court, crash long, fuite toxique, propagation de poussière et accès de secours.
La navigation relative au terrain doit être couplée à cette infrastructure. La carte sûre ne doit pas seulement indiquer « ici le sol est plat » mais « ici le sol est préparé, inspecté, libre de véhicule, avec telle résistance et telle date de certification ». Une balise locale peut améliorer la précision, mais le véhicule doit disposer d’un site alternatif si la balise ou l’alimentation du pad est indisponible. Le port doit pouvoir dire non : conditions météo défavorables, pad endommagé, obstacle, capteur incohérent ou activité humaine dans la zone d’exclusion doivent entraîner une décision de divert ou de report.
Un port spatial martien mature peut réduire le risque par conception. Une aire durcie limite l’érosion si son matériau conserve son intégrité sous flux thermique et cisaillement. Des bermes peuvent intercepter une partie des éjecta, à condition que leur géométrie n’engendre pas de recirculation dangereuse ou de projection vers le véhicule. Des distances de séparation protègent habitats, réservoirs et panneaux. Des corridors d’approche évitent de survoler les zones habitées. Chacune de ces mesures consomme toutefois masse, énergie, temps robotique et maintenance.
La fabrication locale est tentante : régolithe compacté, fritté ou transformé en éléments de revêtement pourrait éviter d’expédier depuis la Terre toute la masse d’un tarmac. Mais « utiliser le sol » n’est pas une spécification. Il faut définir résistance mécanique, érosion sous jet, cycles thermiques, poussière produite, fissuration, réparabilité et contamination. Un procédé adapté à une route lente peut échouer sous un panache de moteur. La qualification du matériau de pad devient donc une discipline à part entière, liée à l’ISRU mais gouvernée par les exigences de propulsion.
La première mission rencontre encore le problème du bootstrap : aucun pad parfait n’existe avant le premier atterrissage lourd. Une séquence réaliste peut commencer par des cargos plus petits et des robots de terrassement, créer une zone grossièrement stabilisée, installer capteurs et balises, puis faire venir des véhicules plus lourds. Le port spatial naît par couches successives. Cette logique de prépositionnement relie directement EDL, construction autonome, énergie et stratégie de colonisation.
La distance entre le pad et la cité ne peut pas être choisie par une formule unique. L’éloigner protège les habitants du bruit, des éjecta et d’un accident propulsif, mais allonge routes, câbles, communications, secours et transport de fret. Le rapprocher simplifie la logistique tout en augmentant les conséquences d’un incident. Le dimensionnement doit combiner enveloppe d’éjecta, explosions crédibles, vents dominants, relief, capacité de secours et croissance future. Une petite base de quatre personnes et une ville de mille habitants ne peuvent pas conserver indéfiniment la même géométrie d’aérodrome. Le port spatial doit être pensé comme une infrastructure extensible.
À cette échelle, la maintenance du pad devient un métier permanent. Il faut inspecter après chaque descente les fissures, zones vitrifiées, dépôts et pertes de matière, puis décider si une réparation locale suffit ou si une partie de l’aire doit être reconstruite. Les robots de chantier peuvent réaliser une grande partie de ce travail, mais ils consomment eux aussi énergie, pièces et temps. Le « port spatial » n’est donc jamais une surface passive : c’est un système entretenu qui doit rester disponible au rythme des fenêtres logistiques.
De la poussière à la certification : comment prouver qu’un atterrissage est acceptable
Une qualification PSI crédible commence par des observables. Pression au sol, contrainte de cisaillement, profondeur et vitesse d’érosion, masse éjectée, distribution granulométrique, vitesse des particules, opacité du nuage, température, dépôts sur le véhicule et forces sur les capteurs doivent être mesurés ou bornés. Sans cela, « beaucoup de poussière » reste une impression visuelle et non une exigence d’ingénierie.
La mise à l’échelle est le cœur du défi expérimental. Une chambre terrestre ne peut pas reproduire simultanément un véhicule de 50 tonnes, un panache complet, des centaines de mètres de terrain et toute l’atmosphère martienne. On teste donc des sous-problèmes : une tuyère ou un groupe de tuyères, une pression ambiante pertinente, certains simulants, certaines distances. Les nombres sans dimension et les modèles physiques servent à relier l’essai au vol. Les incertitudes de cette extrapolation doivent rester visibles jusqu’au niveau système.
Le véhicule lui-même peut devenir instrument de qualification. Caméras regardant le sol, capteurs de pression, lidars, microphones, capteurs de particules et télémétrie moteur peuvent enregistrer chaque atterrissage. Des caméras et sismomètres au sol peuvent observer depuis des positions protégées. Les premières missions cargo pourraient ainsi être conçues comme des expériences grandeur nature, permettant de recalibrer les zones d’exclusion avant l’arrivée d’équipages.
La certification opérationnelle d’un pad devrait avoir une date, une configuration et des limites : masse maximale de véhicule, famille de moteurs, poussée et hauteur minimales, direction de vent admissible, niveau de poussière, état de surface, obstacles, zones évacuées. Après chaque arrivée, l’inspection peut conduire à maintenir, réduire ou suspendre cette capacité. Le port martien devient alors une infrastructure gérée, pas un simple point sur une carte.
Ce chapitre ferme la chaîne EDL spécialisée commencée avec les parachutes et la rétropropulsion, puis la navigation relative au terrain. On voit désormais le fil complet : dissiper l’énergie, connaître sa position, choisir une cible atteignable et enfin garantir que la poussée nécessaire pour survivre ne détruise pas le lieu où l’on veut vivre. C’est exactement le type de couplage qui transforme une mission unique en architecture de colonisation.
Prouver qu’un site est acceptable demande de mesurer autre chose que la simple réussite de l’atterrissage. Les instruments peuvent suivre pression au sol, vitesse du gaz, concentration de poussière, taille et vitesse d’éjecta, profondeur de cratère, température, vibrations et visibilité. Après le vol, photogrammétrie et lidar peuvent cartographier l’érosion. À mesure que les rotations s’accumulent, la base peut comparer chaque événement aux précédents et détecter une dérive du terrain avant qu’elle ne devienne critique.
Le modèle numérique doit lui aussi être falsifiable. Une CFD qui produit une belle image de panache mais ne prédit aucune grandeur mesurable n’est pas suffisante pour certifier un site. Les chercheurs cherchent au contraire à comparer pression, structures de jet, déplacement de particules et forme d’érosion à des essais. La difficulté est couplée : le gaz déplace le sol, la forme du sol modifie ensuite le gaz, et les grains déplacés peuvent à leur tour changer les échanges. Chaque boucle ajoute une incertitude.
La certification finale devra donc combiner enveloppes de moteurs, géotechnie, météo locale, navigation terminale et règles d’exploitation. Une zone peut être sûre pour un véhicule mais pas pour deux arrivées rapprochées ; sûre par temps calme mais pas avec un vent qui transporte le nuage vers l’habitat ; sûre au premier vol mais dégradée après dix cycles. Penser le panache comme un problème d’infrastructure, et non comme une curiosité de fluides, est ce qui permet de passer d’un atterrissage spectaculaire à un port spatial durable.
Il faut enfin définir des critères d’arrêt. Si l’inspection détecte une fissure de pad, une érosion supérieure à une limite, un capteur de pression défaillant ou une dispersion d’éjecta inhabituelle, la rotation suivante ne doit pas être autorisée par habitude. Une procédure de remise en service relie mesure, diagnostic, réparation et décision. Cette discipline semble administrative, mais elle matérialise la différence entre une démonstration et une exploitation : un système industriel sûr sait non seulement réussir, mais aussi reconnaître quand les conditions de réussite ne sont plus présentes.
Cette boucle de retour d’expérience est essentielle pour une flotte réutilisable. Les mesures du vol N doivent modifier, si nécessaire, les modèles et les limites du vol N+1. Si les observations restent systématiquement dans les marges, les incertitudes peuvent se resserrer ; si elles divergent, la cadence doit céder la place à l’enquête. Une colonie éloignée de la Terre ne peut pas se permettre de sacrifier cette discipline au calendrier, car la perte d’un seul véhicule lourd peut retirer à la fois des personnes, du fret et une capacité de transport irremplaçable pendant une fenêtre entière.
Étude de cas — relier freinage terminal et risque au sol
À 60 m/s avec 300 m disponibles, a = v²/(2s) = 6 m/s² avant gravité. Pour une masse de 25 t, la poussée verticale idéale dépasse T = m(a+g) = 25 000×(6+3,71) ≈ 243 kN. Le calcul doit ensuite réserver de l’autorité au contrôle horizontal et aux dispersions.
Un moteur dégradé peut obliger à incliner le véhicule, déplaçant simultanément le point de posé et l’empreinte du panache. Sauver la dynamique peut augmenter le risque pour les infrastructures proches.
La recette combine dynamique six degrés de liberté, essais de panache, modèles de sol et zones interdites ; elle vérifie vitesse de toucher, attitude, réserve et exposition des équipements au sol.
Une descente terminale lourde change le sol en élément du système propulsif
À haute altitude, le moteur travaille principalement contre la masse et la vitesse du véhicule. À quelques dizaines de mètres du sol, son jet rencontre le régolithe, s’étale, l’érode et projette des particules. Le terrain n’est donc plus un décor : il devient une condition aux limites de la propulsion. Pour un atterrisseur humain beaucoup plus lourd que les engins martiens déjà posés, l’incertitude sur cette interaction doit être traitée comme une question de conception à part entière.
Du bilan de poussée à la pression dynamique du jet
La condition minimale pour freiner verticalement peut se lire avec T > mg. T est la poussée totale en newtons, m la masse du véhicule en kilogrammes et g l’accélération de la pesanteur martienne, environ 3,71 m/s² près de la surface. Pour m = 40 000 kg, le poids martien vaut mg ≈ 148 400 N. Une poussée de 220 kN donne un rapport poussée/poids d’environ 220 000 / 148 400 ≈ 1,48. Cette marge permet de décélérer, mais elle ne dit rien de la distribution des jets, de leur hauteur, de la stabilité ni de l’érosion.
Près du sol, une autre grandeur devient utile : la pression dynamique approximative q = ½ρv², où ρ est la masse volumique locale du gaz en kg/m³ et v sa vitesse en m/s. Le jet réel est compressible, chaud, réactif et non uniforme ; cette formule ne remplace donc pas une simulation. Elle montre toutefois pourquoi une vitesse multipliée par deux peut quadrupler une sollicitation liée au terme v². Les particules arrachées au sol deviennent ensuite des projectiles dont la trajectoire dépend de leur taille, de leur forme et de la faible atmosphère martienne.
Le danger ne se limite pas au cratère sous le moteur
Les interactions plume–surface peuvent produire plusieurs effets simultanés : érosion locale, creusement, perte de portance sous un pied, nuage opaque, contamination d’optiques, impacts sur un véhicule voisin, abrasion d’un joint ou d’un panneau solaire. Un grain qui n’est pas dangereux pour la structure peut suffire à dégrader un connecteur, une vitre de caméra ou un joint d’étanchéité. La zone de sécurité doit donc être définie par plusieurs seuils et non par un seul rayon autour du point de contact.
Cette question devient critique pour la réutilisation d’un site. Le premier atterrissage peut modifier le terrain du deuxième. Si l’on veut un port spatial, il faut cartographier l’érosion après chaque arrivée, mesurer la compaction et l’état des protections, puis décider si le prochain véhicule utilise la même aire, une aire restaurée ou une position différente.
Guidage terminal : choisir un point atteignable qui reste sûr lorsque la carte et le sol ne coïncident pas parfaitement
La navigation relative au terrain permet de comparer des images prises pendant la descente à une carte préparée. Elle ne transforme pas la carte en vérité absolue. Entre l’acquisition orbitale et l’arrivée, une zone peut contenir des pentes fines, des blocs ou des propriétés mécaniques mal observés. Le guidage doit donc combiner connaissance préalable, observation en temps réel, capacité de divert et réserve propulsive.
Le divert consomme une réserve qu’il faut rendre visible
Dans un modèle pédagogique simplifié, une translation latérale de vitesse Δv consomme une fraction de la capacité propulsive. La loi exacte dépend de la trajectoire et de la poussée, mais le principe opérationnel est clair : plus le véhicule attend avant de rejeter une zone dangereuse, moins il dispose de temps et de carburant pour en rejoindre une autre. La fonction de sélection de site doit donc évaluer la sécurité et l’accessibilité dynamique du point proposé.
Une bonne interface de bord ne dit pas seulement « site B plus sûr ». Elle indique le coût attendu, la marge restante, la cause du rejet du site A et la confiance des capteurs. Pour un équipage, la possibilité de comprendre la décision automatique devient une couche de sûreté, notamment lorsque le système doit arbitrer entre un terrain plus lisse mais plus éloigné et un terrain plus proche avec davantage d’incertitude.
Scénario de panne : altimètre radar perturbé et caméra partiellement obscurcie
Supposons qu’un nuage de poussière dégrade le contraste optique tandis qu’un capteur d’altitude produit des mesures intermittentes. Le système ne doit pas simplement voter entre deux chiffres. Il doit savoir quelle phase du vol rend chaque capteur crédible, comparer l’évolution avec l’unité inertielle et déterminer si la solution de navigation reste observable. Si la confiance chute sous un seuil défini, les options peuvent inclure une trajectoire plus conservatrice, une limitation du divert ou, si l’architecture le permet, une remise de gaz avant le point irréversible.
Concevoir le port spatial avant le premier atterrissage humain
Un site destiné à recevoir régulièrement des véhicules lourds devrait être pensé comme une infrastructure : corridors d’approche, zones interdites aux habitats et aux réservoirs, balises indépendantes, instrumentation du sol, voies d’évacuation, zones de dépôt de poussière et procédures d’inspection. Les distances ne peuvent pas être fixées par analogie terrestre ; elles doivent être établies par essais, simulation, masse du véhicule, géométrie des moteurs et propriétés locales du régolithe.
Alternatives de réduction du risque
Plusieurs familles de solutions peuvent être combinées : augmenter la hauteur des moteurs au-dessus du sol, répartir la poussée, réduire la poussée terminale en transférant une partie du freinage plus haut, préparer ou consolider une aire, construire un déflecteur, choisir une zone naturellement rocheuse compatible, ou éloigner physiquement les infrastructures sensibles. Chaque option déplace le problème : une aire préparée coûte de la logistique ; un déflecteur doit survivre au flux ; des moteurs plus hauts modifient structure et stabilité ; un freinage plus précoce peut coûter davantage de propergol.
Programme de preuve : du matériau au véhicule
Une qualification crédible monte progressivement en échelle. Elle commence par caractériser le sol et les jets, poursuit avec des essais de plume sur simulants sous pression martienne, confronte les modèles à l’instrumentation, puis traite la géométrie réelle du véhicule. Les critères doivent inclure stabilité de l’atterrisseur, visibilité des capteurs, profondeur d’érosion, énergie des particules et contamination. Le but n’est pas de prouver qu’il n’y aura « pas de poussière », mais que les conséquences restent dans des limites connues et récupérables.
Quantifier la zone d’exclusion : de la particule isolée au risque pour une infrastructure
Le rayon de sécurité autour d’un atterrisseur ne peut pas être fixé par une règle unique du type « cent mètres suffiront ». La plume crée un champ de vitesses et de densités qui dépend de la poussée, du nombre de moteurs, de leur inclinaison, de la hauteur au-dessus du sol et de la texture du régolithe. Il faut ensuite transformer ce champ en conséquences : énergie d’impact sur une vitre, abrasion d’un joint, contamination d’un radiateur, perte de visibilité d’une caméra ou dommage à un câble exposé. La même particule n’a pas le même effet sur une paroi métallique et sur une optique.
Pour donner une intuition, l’énergie cinétique d’une particule vaut Ep = ½mpvp². mp est la masse de la particule en kilogrammes et vp sa vitesse en m/s. Une particule de 1 g, donc 0,001 kg, lancée à 100 m/s possède 5 J. À 200 m/s, elle possède 20 J : la vitesse doublée quadruple l’énergie. Le régolithe contient évidemment une distribution de tailles et de formes ; ce calcul sert à comprendre pourquoi quelques fragments plus gros peuvent dimensionner la protection d’équipements fragiles.
La qualification d’une zone d’exclusion doit donc combiner probabilités de présence des particules, énergie, angle d’impact et vulnérabilité des cibles. Un habitat peut être suffisamment loin pour résister structurellement tout en ayant ses radiateurs ou hublots dans une zone inacceptable. De même, un réservoir enterré peut être protégé alors que ses capteurs de surface restent exposés.
Mesurer après chaque arrivée
Un port spatial martien devrait posséder une mémoire de son propre sol. Des repères topographiques, des caméras, des capteurs enterrés ou des scans de terrain peuvent comparer avant/après : profondeur d’érosion, déplacement de blocs, nouvelle pente, dépôt de poussière. Cette information met à jour les modèles et la décision de réutilisation. Au lieu de supposer qu’un pad est « qualifié une fois pour toutes », on le traite comme une infrastructure inspectée après chaque événement sévère.
Éviter la fausse précision
Donner un rayon de 437 m avec un modèle mal validé serait moins honnête qu’annoncer une enveloppe, des hypothèses et une campagne d’essais destinée à la réduire. Le but des simulations CFD et particulaires est d’améliorer la décision, pas de masquer l’incertitude derrière beaucoup de décimales.
Architecture du site : séparer le point de contact, la logistique et la vie quotidienne
Le premier habitat n’a aucune raison d’être construit au bord de la première aire d’atterrissage. Les contraintes s’opposent : la logistique aime les courtes distances, tandis que la sécurité plume, l’explosion, la poussière et le bruit opérationnel poussent à l’éloignement. Une architecture de site peut utiliser une zone d’arrivée distante reliée à l’habitat par rovers cargo, conduite, câble électrique ou dépôt intermédiaire. Cette distance coûte des opérations, mais elle découple les risques.
La zone d’arrivée doit aussi anticiper les véhicules suivants. Un atterrisseur abandonné peut devenir une ressource mais aussi un obstacle et une source de contamination. Les corridors d’approche doivent éviter de survoler des actifs critiques lorsque c’est possible. Les véhicules au sol doivent connaître les fenêtres d’interdiction, et une autorité locale doit pouvoir geler la circulation si une arrivée est avancée, retardée ou déviée.
Balises et références indépendantes
La navigation terminale ne devrait pas dépendre d’une seule infrastructure précisément au moment où la poussière et la plume peuvent la masquer. Des références orbitales, cartes de terrain, inertiel, capteurs de distance et balises locales peuvent apporter de la diversité. L’objectif n’est pas de multiplier les équipements au hasard, mais d’éviter qu’un même phénomène — par exemple un nuage opaque — rende simultanément inutiles tous les capteurs.
Évacuation et accès après l’atterrissage
Un contact réussi ne termine pas l’opération. Il faut vérifier stabilité, incendie ou fuite, état des réservoirs, contamination de la zone et possibilité d’approcher. Un véhicule incliné ou un pied enfoncé peut rester habitable mais compliquer l’évacuation. Les rovers de secours et équipes de surface doivent connaître des routes qui ne traversent pas les zones les plus érodées.
Passer de l’atterrissage unique à une cadence : la question de la répétabilité
Une colonie dépendra de plusieurs arrivées. La performance pertinente devient donc la répétabilité : combien de temps entre deux atterrissages, quelle inspection est nécessaire, quelles réparations de terrain, quelle quantité de poussière retombe sur les actifs, quelles voies logistiques restent ouvertes ? Un site très performant pour un événement exceptionnel peut être médiocre pour une cadence régulière.
On peut définir un indicateur opérationnel simple C = N/T, où N est le nombre d’arrivées traitées et T une durée. Ce débit d’opérations ne doit pas être optimisé seul : si augmenter C réduit le temps d’inspection au point de masquer une érosion progressive, la capacité nominale augmente tandis que la sûreté diminue. Le vrai objectif est une cadence soutenable avec marge de récupération.
Scénario : le deuxième atterrisseur trouve le pad modifié
Après le premier véhicule, un secteur du pad présente une cavité et une zone de matériaux meubles. Le deuxième véhicule arrive avec une dispersion de navigation qui rend cette zone atteignable. La base doit décider avant l’arrivée si la carte de dangers embarquée a été mise à jour, si le site peut être requalifié, ou si une aire secondaire est obligatoire. Cela impose une chaîne de données sol → cartographie → validation → chargement à bord, avec version et preuve.
Cette chaîne illustre une idée générale : le site martien devient un système évolutif. Le véhicule doit connaître l’état du terrain réel, et la colonie doit pouvoir produire cette information sans attendre qu’une équipe terrestre reconstruise la carte plusieurs semaines plus tard.
